MediaCodec - Decoding

MediaCodec을 사용하기 위해선 기본적인 비디오 영상 처리에 대한 지식이 필요하다. 영상처리도 깊이 들어가면 한도 끝도 없을 것 같은데 이 포스트에서는 MediaCodec 을 이용해 Decoding 할 때 반드시 알고 있어야 하는 지식 정도로만 간추려서 소개하려고 한다.



여기서 사용한 예제 코드는 grafika https://github.com/google/grafika 저장소의 MoviePlayer.java 코드에서 deprecated 된 부분만 바꿨다. 실제로 동작하는 코드를 확인하고 싶다면 여기서 프로젝트를 받아 실행해보면 될 것 같다



1. Definition



Decoding은 영상 파일이 가지고 있는 정보를 추출해내는 작업이다. 우리가 흔히 볼 수 있는 영상플레이어들은 모두 비디오 파일을 읽고 이 정보를 화면에 뿌리는 디코딩 작업을 거친다. 디코딩 작업에는 화면 프레임 정보 뿐만 아니라 비디오가 가지고 있는 음성 파일도 포함한다. 영상에서 긁어온 정보들을 컨트롤해서 화면에 뿌려주는게 영상플레이어의 역할이다. 안드로이드에서는 MediaCodec 라이브러리를 통해 영상과 음성에 대해서 디코딩을 할 수 있다.



2. Create



MediaCodec 라이브러리를 이용해서 디코딩 작업을 담당하는 객체를 생성할 수 있다. 아래 코드에서 createDecoderByType 함수가 Decoder를 생성하는 함수다. 생성 전에 수행하는 작업을 볼 필요가 있는데, 앞의 MediaExtractor 클래스가 하는 역할은 소스 파일에서 비디오의 Meta 정보를 가져오는 역할을 한다. 비디오가 가지고 있는 Meta 정보로는 비디오의 bitrate, width, size 등등을 가져올 수 있는데 디코딩 작업을 할때는 비디오의 현재 압축 방식인 MIME이 필요하다. 이 압축방식은 비디오의 확장자마다 다른데 거의 모든 영상을 mp4로 담고 있는 현재는 대부분 h264 방식을 따르고 있다. 정확히 이게 어떤 방식으로 압축되는지는 나도 잘 모른다. 아무튼 이 정보를 통해 비디오 디코더를 읽어올 수 있다.



extractor = new MediaExtractor();
extractor.setDataSource(mSourceFile.toString());
int trackIndex = selectTrack(extractor);
if (trackIndex < 0) {
	throw new RuntimeException("No video track found in " + mSourceFile);
}
extractor.selectTrack(trackIndex);

MediaFormat format = extractor.getTrackFormat(trackIndex);

// Create a MediaCodec decoder, and configure it with the MediaFormat from the
// extractor.  It's very important to use the format from the extractor because
// it contains a copy of the CSD-0/CSD-1 codec-specific data chunks.
String mime = format.getString(MediaFormat.KEY_MIME);
decoder = MediaCodec.createDecoderByType(mime);
decoder.configure(format, mOutputSurface, null, 0);
decoder.start();



decoder.configure 함수의 첫번째 인자로는 아까 추출한 압축 방식을 전달했고 두번째 인자로 mOutputSurface라는 값을 전달하고 있다. mOutputSurface는 decoder로 받은 정보를 화면에 뿌려줄 도화지 역할을 하는데 위와같이 configure함수에 두번째 인자로 넣으면 디코딩 된 정보를 자동으로 화면에 뿌려줄 수 있게 된다.



2. Extract Data

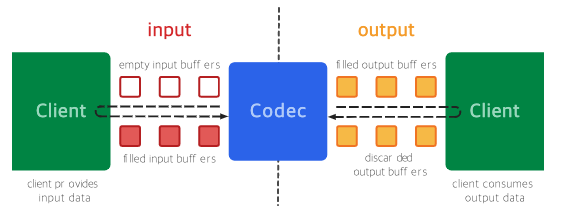

다음으로 할 작업은 디코더를 이용해 실제로 비디오 파일에서 영상 정보를 추출하는 것이다. 아래 그림은 MediaCodec에 관한 구글 개발자 문서에서 가져온 것인데, 코덱의 일종인 디코더는 영상을 가져올때 크게 input 작업과 output 작업을 거친다. 초록색으로 칠해진 클라이언트는 비디오에서 정보를 읽는 작업이고, 작은 정사각형을 채워넣는 작업은 앞서 클라이언트에서 읽어온 정보를 디코더 버퍼에 읽어온 채워넣는 작업이다. 이것 모두 개발자가 해야하는 일이다. 이 작업도 아래의 그림처럼 크게 두가지 단계로 정리해볼 수 있을 것 같다.







2.1 Input Phase



비디오에서 읽어온 정보를 Input 버퍼에 채워넣는 일이다. 코드를 하나하나 살펴보자. dequeueInputBuffer 함수는 받아온 나중에 받아올 정보를 채워너 넣을 수 있는 공간을 할당받는 함수다. 리턴값으로 index를 주는데 이 index 값은 엄청 길다란 배열의 index 값으로 생각하면 된다. 이 index 값을 받아서 데이터를 쓸 위치를 넣을 수 있다.



다음 작업으로는 비디오에서 데이터를 읽어오는 작업이다. 여기서 사용된 extractor 변수는 앞서 생성 작업에서 선언한 변수와 동일하다. 객체 내에 읽은 부분에 대한 iterator가 포함되어 있어서 어디까지 읽었는지 정보를 담고 있다. 코드 맨 마지막에 advance 함수를 통해 읽을 위치를 변경하는 것이 가능하다.



마지막으로 extractor에서 뽑아온 정보를 Input 버퍼에 넣어야한다. 앞어 읽어온 sample data의 리턴 값에 따라서 Input 버퍼에 넣는 정보가 다른데 이 값이 마이너스인 경우에는 모든 데이터를 읽은 경우이기 때문에 Input Buffer에 플래그 값으로 END_OF_STREAM을 넣어준다. 그 외의 경우에는 유효한 데이터인 것으로 보고 Input Buffer에 넣고 플래그 값을 0으로 넣는다. 함수의 네번째 인자로 시간 정보 값을 주는데 이 값은 현재 읽어온 버퍼가 비디오에서 몇초대에 위치하고 있는지에 대한 정보다.



int inputBufIndex = decoder.dequeueInputBuffer(TIMEOUT_USEC);
if (inputBufIndex >= 0) {
    if (firstInputTimeNsec == -1) {
        firstInputTimeNsec = System.nanoTime();
    }

    ByteBuffer inputBuf = decoder.getInputBuffer(inputBufIndex);
    // Read the sample data into the ByteBuffer.  This neither respects nor
    // updates inputBuf's position, limit, etc.
    int chunkSize = extractor.readSampleData(inputBuf, 0);
    if (chunkSize < 0) {
        // End of stream -- send empty frame with EOS flag set.
        decoder.queueInputBuffer(inputBufIndex, 0, 0, 0L,
                MediaCodec.BUFFER_FLAG_END_OF_STREAM);
        inputDone = true;
        if (VERBOSE) Log.d(TAG, "sent input EOS");
    } else {
        if (extractor.getSampleTrackIndex() != trackIndex) {
            Log.w(TAG, "WEIRD: got sample from track " +
                    extractor.getSampleTrackIndex() + ", expected " + trackIndex);
        }
        long presentationTimeUs = extractor.getSampleTime();
        decoder.queueInputBuffer(inputBufIndex, 0, chunkSize,
                presentationTimeUs, 0 /*flags*/);
        if (VERBOSE) {
            Log.d(TAG, "submitted frame " + inputChunk + " to dec, size=" +
                    chunkSize);
        }
        inputChunk++;
        extractor.advance();
    }
} else {
    if (VERBOSE) Log.d(TAG, "input buffer not available");
}



2.2 Output Phase



Output Phase에서는 방금전 Input Phase에서 넣어둔 input buffer 정보를 추출하는 일을 한다. 각 비즈니스 로직에 따라서 추출한 정보를 화면에 뿌려주기도 하고 아니면 새로운 비디오를 만드는 작업으로 사용할 수도 있을 것 같다. dequeueOutputBuffer는 아까 dequeueInputBuffer 함수에서 넣어둔 정보를 가져오는 역할을 한다. 첫번째 인자는 out 타입으로 받아온 정보를 저장하고 리턴 값으로는 현재 디코더의 상태 값을 나타낸다.



TRY_AGAIN_LAYER는 현재 읽을 수 있는 Input buffer가 없을 때 발생한다. Input Buffer를 분명히 넣어 줬는데도 이 플래그 값이 발생하는데 input buffer를 여러차례 넣고 나면 제대로 읽을 수 있게 된다.  FORMAT_CHANGED는 디코더의 output format에 변화가 생겼다는 뜻인데 디코딩 작업에서는 딱히 중요한 점이 없다.



mBufferInfo 에서 받아온 정보의 플래그 값을 보게 되는데 END_OF_STREAM 가 포함되어 있으면 버퍼는 마지막인 것이다. 전에 Input Phase에서 END_OF_STREAM 플래그를 넣었던 바로 그녀석이 맞다.

int decoderStatus = decoder.dequeueOutputBuffer(mBufferInfo, TIMEOUT_USEC);
if (decoderStatus == MediaCodec.INFO_TRY_AGAIN_LATER) {
    // no output available yet
    if (VERBOSE) Log.d(TAG, "no output from decoder available");
} else if (decoderStatus == MediaCodec.INFO_OUTPUT_FORMAT_CHANGED) {
    MediaFormat newFormat = decoder.getOutputFormat();
    if (VERBOSE) Log.d(TAG, "decoder output format changed: " + newFormat);
} else if (decoderStatus < 0) {
    throw new RuntimeException(
            "unexpected result from decoder.dequeueOutputBuffer: " +
                    decoderStatus);
} else { // decoderStatus >= 0
    if (firstInputTimeNsec != 0) {
        // Log the delay from the first buffer of input to the first buffer
        // of output.
        long nowNsec = System.nanoTime();
        Log.d(TAG, "startup lag " + ((nowNsec-firstInputTimeNsec) / 1000000.0) + " ms");
        firstInputTimeNsec = 0;
    }
    boolean doLoop = false;
    if (VERBOSE) Log.d(TAG, "surface decoder given buffer " + decoderStatus +
            " (size=" + mBufferInfo.size + ")");
    if ((mBufferInfo.flags & MediaCodec.BUFFER_FLAG_END_OF_STREAM) != 0) {
        if (VERBOSE) Log.d(TAG, "output EOS");
        if (mLoop) {
            doLoop = true;
        } else {
            outputDone = true;
        }
    }

    boolean doRender = (mBufferInfo.size != 0);

    // As soon as we call releaseOutputBuffer, the buffer will be forwarded
    // to SurfaceTexture to convert to a texture.  We can't control when it
    // appears on-screen, but we can manage the pace at which we release
    // the buffers.
    if (doRender && frameCallback != null) {
        frameCallback.preRender(mBufferInfo.presentationTimeUs);
    }
    decoder.releaseOutputBuffer(decoderStatus, doRender);
    if (doRender && frameCallback != null) {
        frameCallback.postRender();
    }

    if (doLoop) {
        Log.d(TAG, "Reached EOS, looping");
        extractor.seekTo(0, MediaExtractor.SEEK_TO_CLOSEST_SYNC);
        inputDone = false;
        decoder.flush();    // reset decoder state
        frameCallback.loopReset();
    }
}



doRender 변수를 결정하는 요인은 mBufferInfo.size 가 0보다 클 때 인데, 이 정보는 받아온 정보가 화면에 뿌려줄 영상 정보인지 아닌지를 의미한다. 그래서 이 값이 유효하다면 각 비즈니스 로직에 따라서 화면에 뿌려주거나 음성을 재생하면 된다. 아래 코드에서는 frameCallback 함수에서 읽어온 정보에서 시간 정보만 추출해 가져가고 있다. 경우에 따라선 비디오 디코딩 정보를 담고 있는 mOutputSurface를 OpenGL에 그려주어 인코더의 input에 넣어주기도 한다. CTS 테스트 코드를 보면 추출한 오디오 버퍼 정보를 바로 인코더에 넣는 것을 볼 수 있다.



읽어온 정보에 대한 처리가 끝나면 releaseOutputBuffer를 통해 이 정보에 대한 처리가 완료 됐음을 처리한다.



2.3 release



EndOfStream에 도달해 디코딩 작업이 완료되면 사용한 Decoder를 반드시 릴리즈 시켜줘야한다. 이것은 release 함수로 가능하다.
